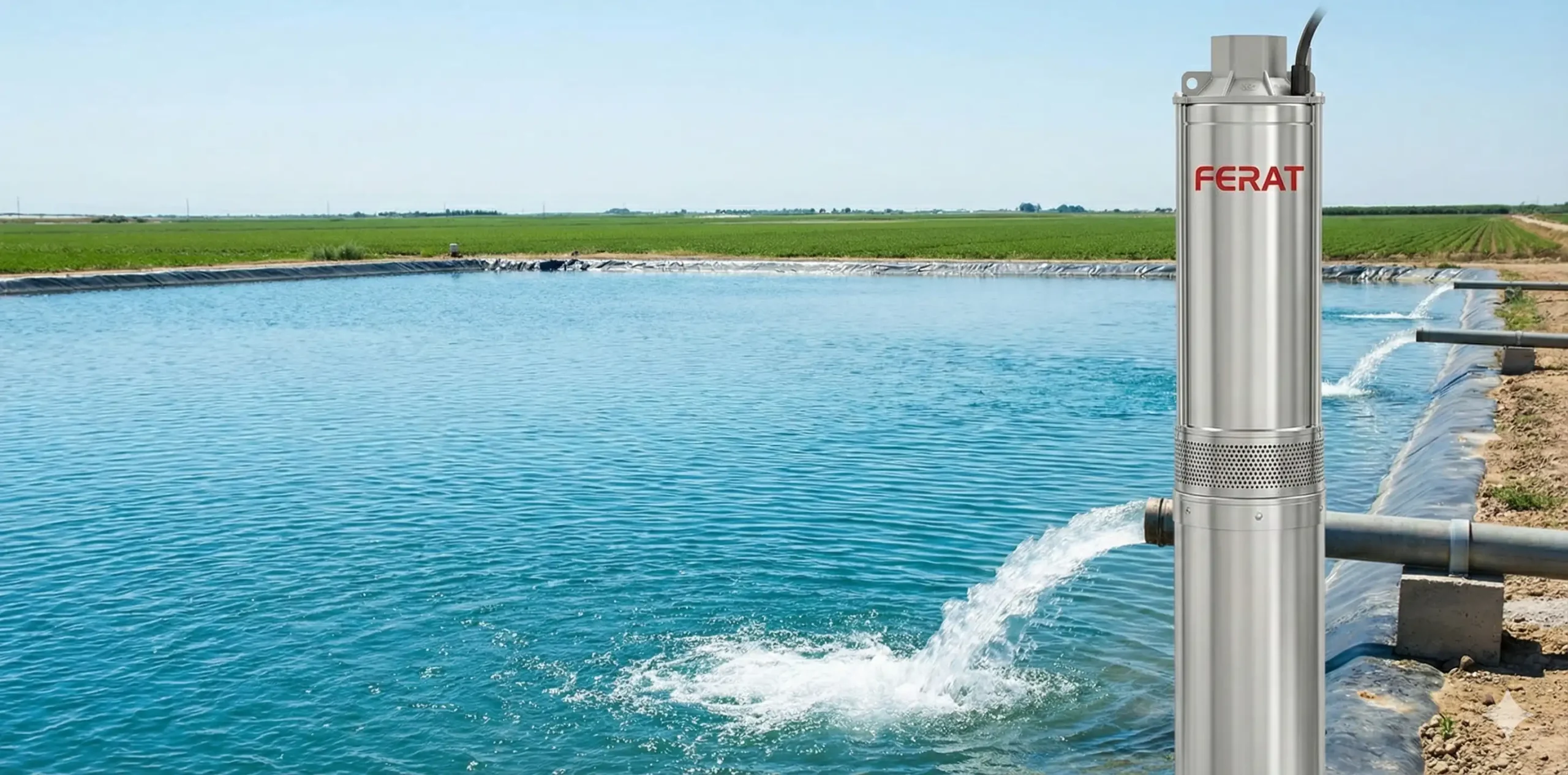

الفرق بين 50 هرتز و 60 هرتز في مضخات غاطس فرات

في عالم ضخ المياه والتطبيقات الصناعية والزراعية، يبرز اسم “غاطس فرات” كأحد الحلول المعتمدة عالمياً. ولكن، عند اختيار المضخة المناسبة، يواجه المهندسون والمقاولون قراراً حاسماً يتعلق بتردد التشغيل: 50 هرتز أم 60 هرتز؟ هذا الاختلاف ليس مجرد رقم يُكتب على لوحة بيانات المحرك (Nameplate)، بل هو محدد هندسي يغير من الخصائص الهيدروليكية والكهربائية للمضخة بشكل كامل. من خلال خبرتي الممتدة في تحليل أداء المضخات الغاطسة، سأقوم بتفكيك هذا الاختلاف بناءً على قوانين الفيزياء الميكانيكية، وتحليل تأثيره على كفاءة التشغيل.

لتنفيذ مشاريع ري في مصر تواصل مع لوكسراي.

المفهوم الأساسي لتردد التيار الكهربائي (Hz)

التردد (Frequency) المُقاس بالهرتز (Hz) يعبر عن عدد المرات التي يعكس فيها التيار المتردد (AC) اتجاهه في الثانية الواحدة. هذا التردد هو المسؤول المباشر عن تحديد سرعة دوران المجال المغناطيسي داخل المحرك الكهربائي للمضخة الغاطسة، والذي بدوره يحدد سرعة دوران عمود المحرك (Shaft) والمراوح (Impellers).

يتم حساب سرعة الدوران التزامنية للمحرك بناءً على المعادلة التالية:

N = \frac{120 \times f}{P}

حيث:

$N$ : سرعة الدوران بوحدة (RPM).
$f$ : التردد بالهرتز (50 أو 60).
$P$ : عدد الأقطاب المغناطيسية (غالباً 2 في غواطس فرات القياسية).

بناءً على ذلك، محرك فرات ثنائي الأقطاب سيعمل بسرعة تقريبية تبلغ $2900$ دورة في الدقيقة عند 50 هرتز، بينما ستقفز هذه السرعة إلى حوالي $3450$ دورة في الدقيقة عند 60 هرتز (بزيادة قدرها 20%).

قوانين التقارب (Affinity Laws): كيف يتغير الأداء الهيدروليكي؟

[استنتاج] بناءً على قوانين ميكانيكا الموائع، فإن تغيير سرعة دوران المضخة بنسبة 20% (عند الانتقال من 50 إلى 60 هرتز) لا يؤدي إلى زيادة خطية في الأداء، بل يتضاعف التأثير بشكل أسي. يمكن تحليل ذلك عبر قوانين التقارب (Affinity Laws):

1. معدل التدفق (Flow Rate – Q)

التدفق يتناسب طردياً مع سرعة الدوران.

\frac{Q_1}{Q_2} = \frac{N_1}{N_2}

النتيجة: عند تشغيل غاطس فرات على 60 هرتز، سيزداد حجم الماء المضخوخ بنسبة 20% مقارنة بتشغيله على 50 هرتز.

2. ضغط الرفع (Head – H)

الضغط أو الارتفاع يتناسب طردياً مع مربع سرعة الدوران.

\frac{H_1}{H_2} = \left(\frac{N_1}{N_2}\right)^2

النتيجة: ارتفاع المياه سيزداد بنسبة تقارب 44% عند التردد الأعلى. هذا يعني أن مضخة مصممة لرفع الماء لمسافة 100 متر عند 50 هرتز، سترفعه إلى حوالي 144 متراً عند 60 هرتز.

3. استهلاك الطاقة (Power – P)

القدرة المطلوبة تتناسب طردياً مع مكعب سرعة الدوران.

\frac{P_1}{P_2} = \left(\frac{N_1}{N_2}\right)^3

النتيجة: هنا تكمن التكلفة الخفية؛ المحرك سيحتاج إلى طاقة (كيلوواط) أعلى بنسبة تصل إلى 73% لتحقيق هذا التدفق والضغط الإضافيين.

التوزيع الجغرافي (GEO) وأهمية التوافق الشبكي

لا يتم اختيار التردد بناءً على الرغبة في الحصول على ضغط أعلى فحسب، بل هو محكوم تماماً بالبنية التحتية الكهربائية لبلد التركيب. تتصدر مقالات السيو (SEO) التي تستهدف الأسواق المحلية بفضل فهم هذا التوزيع:

أسواق الـ 50 هرتز: تشمل مصر، معظم دول الشرق الأوسط وشمال أفريقيا، أوروبا، وآسيا. إذا كنت تقوم بتركيب غاطس فرات في دلتا النيل أو الصحراء الغربية بمصر، فالخيار الافتراضي والقياسي هو 50 هرتز.
أسواق الـ 60 هرتز: تشمل المملكة العربية السعودية، أمريكا الشمالية، وأجزاء من أمريكا الجنوبية. المشاريع الزراعية في وسط السعودية تتطلب حصراً مضخات متوافقة مع 60 هرتز.

النقد الفني والمخاطر التشغيلية (Expert Critique)

كمتخصص، أواجه باستمرار ممارسات هندسية خاطئة في الحقول تتعلق بتبديل الترددات. إليك التقييم الفني لما يحدث عند المخالفة:

تشغيل مضخة 50 هرتز على شبكة 60 هرتز:
- سيؤدي ذلك إلى دوران المضخة بسرعة أعلى من التصميم الميكانيكي للمراوح.
- سيرتفع استهلاك التيار الكهربائي (الأمبير) بشكل حاد لتلبية زيادة الطاقة المطلوبة (الـ 73% المذكورة أعلاه).
- النتيجة المتوقعة: ارتفاع حرارة ملفات المحرك (Overheating) والاحتراق السريع إذا لم تتدخل أجهزة الحماية.
تشغيل مضخة 60 هرتز على شبكة 50 هرتز:
- ستدور المضخة أبطأ بنسبة 20%.
- سينخفض الضغط (Head) بنسبة 44%، مما قد يتسبب في عدم خروج الماء من البئر أساساً إذا كان العمق الحرج أكبر من القدرة الجديدة للمضخة.
- النتيجة المتوقعة: انخفاض حاد في الكفاءة (Efficiency) وفشل في أداء المهمة المطلوبة.

  اقرأ ايضا مواصفات غاطس فرات التركي , هنا .

استخدام مغيرات السرعة (VFDs) كحل هندسي حديث

في الأنظمة الحديثة، خاصة تلك التي تعتمد على الطاقة الشمسية (والتي تعتبر مجالاً استراتيجياً متنامياً)، يتم استخدام مغيرات التردد (Inverters/VFDs). هذه الأجهزة تتيح تحكماً ديناميكياً في التردد بين (30 هرتز إلى 50/60 هرتز) لبدء التشغيل الناعم (Soft Start) وضبط الأداء الهيدروليكي ليتناسب بدقة مع منحنى إنتاجية البئر، مما يطيل من العمر الافتراضي لغاطس فرات ويرفع من الكفاءة الكلية للنظام.
